管道離心泵的用途比較廣泛，管道泵適用于泵送清水和物理化學性質類似于清水的介質之用。尤其適用于高層建筑增壓送水、城市給排水、工業給排水、消防增壓、遠距離泵送、浴室、暖通制冷循環等場合使用。近期有朋友詢問管道離心泵的特性曲線圖怎么看？管道離心泵的特性曲線圖主要看流量和揚程曲線、流量和功率曲線以及流量和效率曲線。在高效率點就能確定管道泵的型號。
管道離心泵的主要性能參數有流量、揚程、轉速、軸功率、效率等。這些量值的變化關系可以用曲線來進行表示，這種曲線一般可以稱之為管道離心泵的性能曲線。
管道泵性能參數之間的相互變化關系與相互制約性：是以管道離心泵的額定轉速為先決條件的。
管道離心泵的性能曲線主要是有三條曲線：流量和揚程性能曲線、流量和功率性能曲線、流量和效率性能曲線。

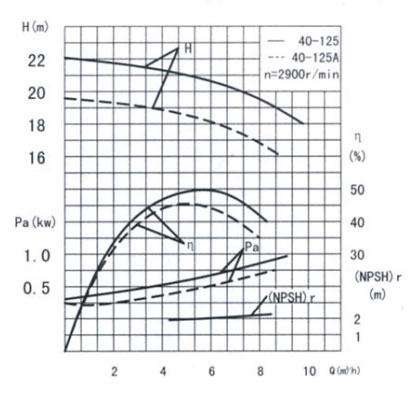

管道離心泵的特性曲線
特性曲線是管道離心泵的基本性能曲線。當比轉速低于80時，管道離心泵具有上升與下降的特點，一般稱之為駝峰性能曲線。當比轉速在80到150之間的管道離心泵具有比較平坦的性能曲線。當比轉速在150以上的管道離心泵具有陡降性能曲線。通常來講在流量很小時揚程會比較高，當流量增加時揚程就會有所下降。
管道離心泵的流量
管道離心泵的軸功率是隨著流量來進行增加的，當流量為零時相應的軸功率并不等于零，而是為一定值，約在正常運行的60%之間。這個功率主要消耗在機械損失上。這時離心泵中是灌滿水的，假如長期運行會造成泵中的溫度會不斷升高，軸承與泵殼就會發熱，當情況嚴重時就有可能會導致泵體出現熱力變形，我們一般稱之為悶水頭。這時揚程是較大值，在出水閥漸漸打開時，流量會漸漸增加軸功率也會緩慢增加。
管道離心泵的曲線很像山頭的形狀，在流量是零時效率也為零，當流量增大時效率也會漸漸增加，但是增加到一定的數值后效率會隨之下降，效率是有一個較高值，在較高效率點附近效率會比較高，一般這個區域被稱之為高效區。
