離心式泵應用范圍廣，除工業應用外，還廣泛用于農業灌溉，市政供水，電站循環供水，城市污水處理等。各類型的離心泵品種繁多，雖然各類型泵的結構不同，但主要部件基本相同，現主要介紹離心泵的基本結構組成。

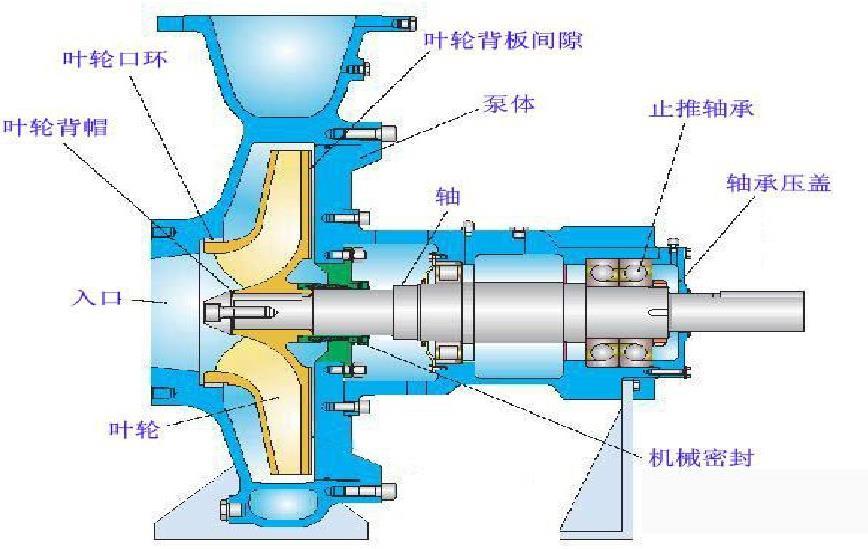

其基本結構由葉輪、泵體、泵蓋、擋水圈、泵軸、軸承、密封環、填料、軸向力平衡裝置八部分組成。

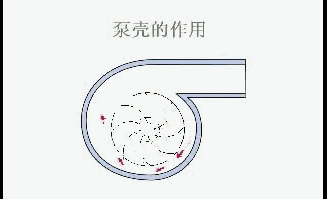

2、泵的主體是泵體，也叫泵殼。作為支承和固定裝置，它與安裝軸承的支架連接。蝸殼是指葉輪出口至下一級葉輪進口或泵出口管間截面積逐漸增大的螺旋形流道。流量逐漸增大，出口呈擴散管狀。葉輪出流后，流速可緩慢減小，將大部分動能轉化為靜壓能。
7、填料函主要由填料構成，可以不讓泵內的水流，流到外面也不讓外面的空氣進入到泵內。
8、軸力平衡裝置，在離心泵工作時，由于泵內的液體在低壓下進入葉輪，在高壓下流出，使葉輪兩側受壓不均勻，產生向入口方向的軸向推力，造成轉子產生軸向竄動，產生磨損和振動，因此應設置軸推軸承，以平衡軸向力。
