屏蔽泵的結構是由許多配件構成的，屏蔽泵的結構可以為立式也可以為臥式。本公司生產的屏蔽泵結構是立式的。

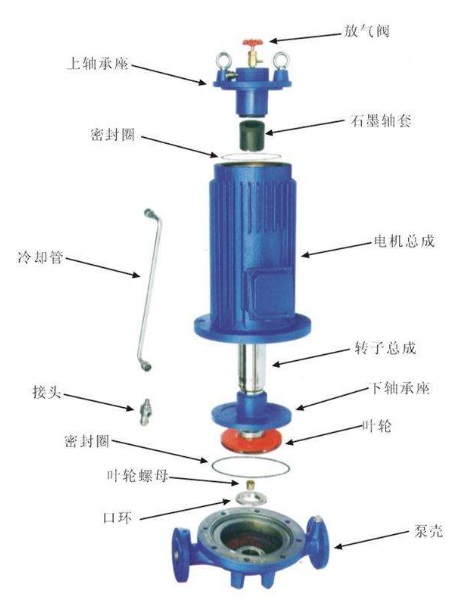

屏蔽泵的結構
屏蔽泵是離心泵的一種結構形式，屏蔽泵的配件主要由泵體、葉輪、定子、轉子、前后導軸承、推動盤構成。電機和屏蔽泵連接在一起，定子和轉子表面分別使用非磁性薄壁材料包封，浸沒在泵送的介質中。轉子的軸端裝有葉輪，無軸封的結構可以達到無泄漏泵送的目的。
屏蔽式管道離心泵裝有耐腐蝕金屬薄板制造的定子屏蔽套與轉子屏蔽套。端面用耐腐蝕金屬薄板與之焊接。泵送過程中液體完全隔開使定子繞組鐵芯與轉子鐵芯不受浸蝕。
循環管通常是從泵排出口引入少部分被輸送液體，經過濾后利用循環管，采用先潤滑冷卻后軸承，再利用定子屏蔽套與轉子屏蔽套之間的間隙進行冷卻，再潤滑冷卻前軸承，接著經葉輪平衡孔回流到葉輪進口。
屏蔽泵的屏蔽套也就是定子屏蔽套與轉子屏蔽套，是用來防止輸送介質浸入定子繞組與轉子鐵芯。因?yàn)槠帘翁椎拇嬖谑闺姍C(jī)定子和轉子之間的間隙增大，導致屏蔽套中有渦流產生，使電機性能下降功率損耗增加。
為了使功率損耗可以減少，屏蔽電機定子內徑會比較小，屏蔽套壁厚要盡量很薄，屏蔽套材料選擇非導磁材料。屏蔽電機一般是細長式結構。屏蔽套材料多為不銹鋼。哈氏C、鈦材料雖然渦流損失很小但成本較高。
屏蔽泵的軸承一般是滑動軸承?？梢杂幂斔徒橘|(zhì)進行潤滑。軸套用表面堆焊鎢、鉻、鈷等硬質合金或等離子噴涂氮化硅的硬質合金。
有時采用碳化硅軸承上再覆蓋一層石墨可以承受短時間的干運行。
粘度太低會使軸承潤滑性能變差。假如粘度太高液體與轉動部件之間會產生摩擦熱。
屏蔽泵滑動軸承可以承受較小的徑向載荷，一般使用雙蝸殼泵體，使之產生兩個方向相反的徑向力，進而減少?gòu)较蜉d荷對軸承的傷害。
屏蔽泵的軸向力平衡方式一般是用自動推力平衡裝置。偶爾會選擇葉輪背面裝有徑向葉片，也就是背葉輪推力平衡機構。
為了運行安全安全屏蔽泵會有兩個重要監測與保護裝置。電流保護器，屏蔽泵在沒有液體的情況下空轉會導致軸承損傷。負載太大或者太小，電流增加或者減少時，電流保護器根據預先設定的閾值可以自行切斷電流，電機會停止運行，可以防止事故發生。
屏蔽泵的結構由離心泵廠家進行總結。
