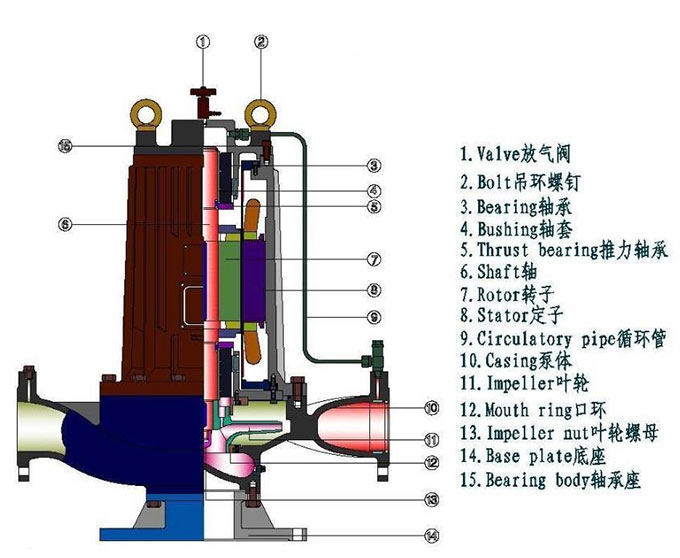

屏蔽泵是泵機一體化結構，有水泵和屏蔽電動機兩部分組成。水泵部分配件主要有葉輪、泵體和密封環組成，電機配件主要部分有定子、轉子、屏蔽套、軸承座、軸承、推力盤、冷卻管和放氣閥等配件組成。屏蔽泵是立式水泵，電機選用H級絕緣繞組。
葉輪：管道屏蔽泵葉輪懸臂安裝在電機轉軸上，由鍵和螺帽加以固定。
泵體：化工屏蔽泵由吸水室和壓水室兩部分組成，在吸水室的進口和壓水室的出口分別是水泵進口法蘭和出口法蘭，用來連接進水管和出水管。
密封環：立式屏蔽泵密封環是一種帶有缺口的環狀密封件，把密封環放置在套筒的環槽內，套筒與軸一起轉動。
定子：循環屏蔽泵定子是電機靜止不動的部分。定子有定子鐵芯和定子繞組和基座三部分組成。主要作用是產生旋轉磁場。
轉子：轉子是不銹鋼軸和鑄鋁組合而成。轉子的主要作用是在旋轉磁場中被磁力線切割而產生電流。
屏蔽套：為了有效防止輸送液體進入定子和腐蝕轉子中，在定子內徑以及轉子表面分別采用不銹鋼屏蔽套密封。
軸承座：具有結構緊湊、回轉靈敏、裝置維護方便的特點。外支撐是我們?nèi)粘Ｋf的軸承座。
軸承：屏蔽式管道離心泵軸承的主要功能是支撐機械旋轉體，有軸承的地方就有支撐點，軸承的支撐點是軸。
推力盤：推力盤安裝在汽機轉子的高壓側，通常在前箱里面，布置的目的是機組在沖轉時，轉子要向發電機方向產生軸向位移。
冷卻管：循環屏蔽泵冷卻管適用于機床、液壓機械、數控機床作油、水冷卻系統配用。
放氣閥：屏蔽泵放氣閥也被稱為排氣閥，水暖安裝中常用的一種用于放氣的閥門，一般安裝在系統較高點，經常見于暖氣片和分水器上。
