有些新用戶在購買水泵前，不知道
1.管線應該盡量垂直于地形等高線這樣利于管破洞穩定，可以盡量縮短管路長度。鋪設的角度應該根據觀察土體的穩定要求來定，一般使用的管坡是:1：2~1:3。
2.管路應該盡量布置在較低壓力線以下，防止管內出現水柱分離現象。
3.

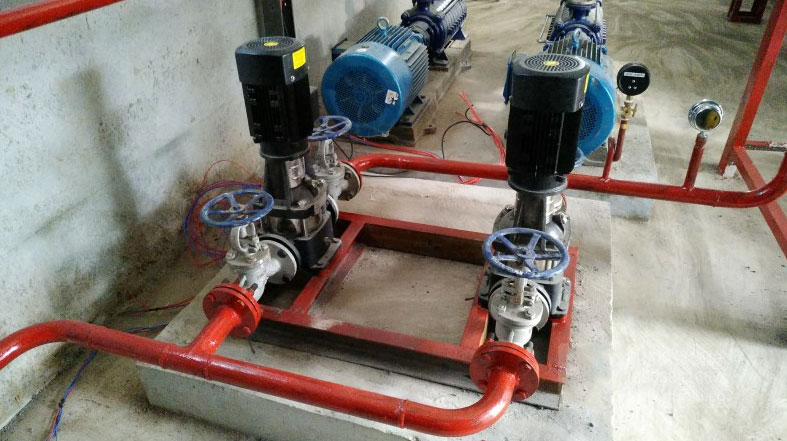

水泵水管和出水管的布置設計
1.吸水管應該有沿水流方向連續上升的坡度，一般會≥0.005，應該避免由于允許誤差與泵房管道不均勻下沉引起的吸水管倒坡，必要時使用較大的上升坡度。為了阻止氣囊產生，應該使沿著吸水管線的較高點在水泵吸入的頂端。吸水管的斷面一般應該大于吸入口的斷面，吸水管路上的變徑管可以使用偏心大小頭來保持漸縮管的上邊水平。
2.每臺水泵應該設立單獨的吸水管直接從清水池里吸水。假如幾臺水泵使用合并吸水管時，應該使合并部分處于自灌狀態，吸水管數目不能少于兩條，連通管上應該安裝閥門，假如有一條吸水管發生故障時，其他吸水管應該仍然可以滿足泵房設計水量的要求。
3.吸水管路應該盡量縮短、配件應該盡量減少，一般會使用鋼管或者鐵管，應該盡量防止接口漏氣。
4.泵站的吸水管一般沒有設置聯絡管，假如因?yàn)橛行┰虮仨殰p少水泵吸水管的條數，在設置聯絡管時，可以在聯絡管上設置必要數量的閘閥，用來確保泵站的正常運行。但應該盡量避免這種情況的發生，水泵在吸入工作時管路上設置的閘閥越多，出現事故的概率也就越大。只適用于吸水管路很長又不能設置吸水井的情況。
一般情況下為了確保安全供水，輸水干管通應該設置兩條，泵站內水泵臺數一般在2~3臺以上。這時需要考慮有一條輸水干管發生故障需要修復時，應該使用備用水泵輸送水。
5.假如水泵位于較高檢修水位以上吸水管可以不用安裝閥門，相反吸水管上應該安裝閥門，用來便于水泵的檢修工作，閥門一般使用手動。
6.為了阻止水泵吸入空氣，吸水管進口在較低水位線下的淹沒深度應該不低于0.5m~1m，假如淹沒深度不可以滿足要求時，應該在管子末端裝置水平擋板。
7.吸水管的直徑是d，為了阻止水泵吸入井底沉渣，確保水泵工作時有良好的工作條件，應該遵守以下規定。
（1）吸水管上喇叭口的直徑一般可以使用D=（1.3~1.5）d。
（2）吸水喇叭口邊緣和井壁的凈距不應該小于（0.75~1）D。
（3）在同一井中安裝幾根吸水管時吸水喇叭口之間的距離不低于（1.5~2.0）D。
8.吸水管的設計流速建議使用以下數值。
（1）管徑小于250mm時是1.0m/s~1.2m/s。
（2）管徑在250mm~1000mm時是1.2m/s~1.6m/s。
（3）管徑大于1000mm時是1.5m/s~2.0m/s。
壓水管的布置
泵站的安全要求相對較高，壓水管路布置時需要滿足以下條件。
1.每臺水泵可以輸送水到任何一條輸水管中。
2.可以使任何一臺水泵以及閘閥停用檢修不會影響其他水泵工作。
壓水管的布置要符合以下要求。
1.出水管一般使用鋼管和焊接接口，為了便于安裝與檢修，可以在適當?shù)牡胤皆O(shè)置法蘭接口。
2.為了便于安裝和閥座管路上的應力傳到水泵，應該在吸水管路和壓水管路上設置伸縮節或者是可以曲繞的橡膠接頭。
3.出水管上應該設置閘閥和止回閥以及壓力表，并且設置防止水錘的裝置，防水錘裝置能用氣囊式水錘消除器或者緩緩關閉與速閉止回閥等等。直徑≥300mm時可以使用電動閥門或者液壓傳動閥門。止回閥一般裝在水泵和壓水閘閥之間。假如水錘現象不嚴重，是地面式泵站時可以把止回閥放在壓水閘閥的后面，或者把止回閥裝設在泵站外特別設置的切換井里。
4.壓水管的設計流速建議使用以下數值。
（1）管徑小于250mm時是1.5m/s~2.0m/s。
（2）管徑在250mm~1000mm時是2.0m/s~2.5m/s。
（3）管徑大于1000m/s是2.0m/s~3.0m/s。
5.為了承受管路中內壓力形成的推力，在各個彎頭處應該設置專門的拉桿和支墩。
水泵出水聯絡管與出水總管一般會在泵房?jī)?nèi)布置，聯絡管上閘閥布置應該滿足任何一臺水泵與閘閥檢修仍然可以確保泵房可以正常出水。
泵站一般會在站外輸送水管路上設置一個檢修的閘閥，或者每臺水泵應該增加一個檢修的閘閥，每臺水泵出口設置兩個閘閥。閘閥經常是開啟狀態，只有在修理水泵或者水管上的閘閥時方能關閉?？梢詼p少壓水總聯絡管上的大閘閥個數，是較為安全穩妥又經濟的方法。
閘閥與聯絡管路上的閘閥檢修時，使用機會很少不易磨損，一般不會考慮維修時的備用問題。
四臺水泵向兩條總壓水管供水布置時，其中一臺是備用泵。閘閥之一需要修理時，泵站還有兩臺水泵和一條壓水總管可以供水，水力下降不明顯。假如只裝一個閘閥，當出現修理時整個泵站會停止工作。
止回閥、較大直徑的轉換閥門以及橫跨管等可以設置在泵房外的閥門室里。針對較深的地下室泵房，為了防止止回閥等裂管事故與減小泵房布置面積，把聯絡管置于站外，將聯絡管上的閘閥置于閘閥井中。
吸水管路與壓水管路的敷設
管路以及附件的布置和敷設應該能確保使用和檢修上的便利，要求如下。
1.為了承受管路中壓力造成的推力，應該在彎頭和三通處裝置支墩與拉桿等，不應讓這些推力傳遞給水泵。
2.盡量把進出水閥門分別布置在一條軸曲線上。
3.敷設相互平行的管路凈距不應該＜0.8m，方便檢修人員可以沒有阻礙地拆卸組裝接頭與配件。
4.埋深較大的地下式泵房，進出水管道可以沿地面敷設，地面式泵房可以使用管槽內敷設管道。管槽要有坡度和自流排出積液，或者排入泵房?jī)?nèi)集水坑，再由排水泵排出。
5.管道穿越地下隔膜泵房鋼筋混凝土墻壁與水池池壁時，應該設置穿墻套管。墻管為鑄鐵配件，管道直接與墻管連接安裝。穿墻套管可以是鑄鐵特殊配件，也可以是鋼管制作。管道安裝后，管道和套管間可以用止水材料封填。
泵房的進出水管可以是直線布置，水泵和閥門的拆裝較為困難，可以設置具有伸縮或者柔性特殊材質的配件和伸縮器。便于拆裝，需要時還能補償?shù)y開啟時閥瓣伸出長度。
水泵敷設在泵站地板上時應該修建通行平臺或者能跨過管道并且可以走進機組與閘閥的跨橋，便于通行與操作。
泵站內管道不宜架空安裝。地下深度較大的泵房，為了和室外管路連接，有時需要架空管道。管道架空安裝不應該阻礙通行以及架設在電氣設備的上面，防止管道漏水或者凝露時影響電氣設備安全工作。管道能使用懸掛或者沿著墻壁的支柱安裝，管底距離地面不低于0.2m。
管道敷設在管溝中，管槽上應該設有工作蓋板，材質可以為鋼板或者鑄鐵板，也可以用預制鋼筋混凝土板。管槽的寬度與深度應該便于人員下到管槽中進行安裝檢修工作。管槽的寬度和深度需要按照管道上閥門的設置情況適當?shù)姆糯?。溝底?yīng)該有排水口傾斜的坡度。
地下室水泵站所處地下水位較高時，不宜使用通行的管溝，否則會增加泵站的造價。
吸壓水管在引出泵房后，必須埋在冰凍線以下位置，并且應該有防腐防震措施。
水泵出水管路的布置一般有一泵一管平行布置、一泵一管收縮布置與并聯布置等等，可以根據實際情況選擇相應的布置方式。水泵出水管路的鋪設方式有兩種分別是明式和暗式。明式的優點是方便管路安裝、維護和檢修工作，缺點是受到外界溫度變化影響較大，會產生伸縮變形和溫度應力。暗式的優點和缺點與明式正好相反。
水泵管路布置方法由水泵廠家總結。推薦閱讀：水泵行業的發展趨勢
