葉輪是水泵的“心臟”，葉輪決定節能泵的流量、揚程和效率。針對高效節能水泵的設計，從考慮水力損失的減少、效率較高和氣蝕性能佳著手，用節能水泵三元流理論和CFD流體力學計算軟件和優化相結合的方法，尋找不同的流動和幾何參數的優化組合，從設計上確保節能水泵產品的高效性能。
一元流和二元流動理論
一元流動理論假設葉片數量可以無限多，液體運動軸對稱與軸面液體沿著段水面上的軸面速度均勻分布。一元流動理論設計中只能確保葉輪前后的液體運動條件，葉輪內部液體質點運動規律在設計中能任意確定。
二元流動理論可以同樣假設葉片數量能無限多，液體運動軸對稱，假定葉輪流道和流體流態在葉道截面上呈線型變量關系，也就是說葉輪周?chē)髁鲃?dòng)在同一截面不同高度位置上呈有規律變化，越接近葉輪處流速越大，向上越接近蓋盤處水流速度越小。
一元流和二元流理論不能真實反應出泵內流體的流動狀態，葉輪性能的判斷只能通過水力模型測試試驗才能確定。

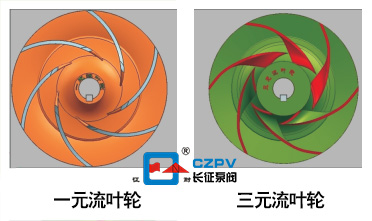

三元流動理論
三元流理論是將葉輪內部的三元立體空間進行無限地分割，并對葉輪流道內各個工作點進行分析，建立真實完整的葉輪內流體流動的數學模型。根據三元流理論設計出來的葉片形狀是不規則曲面形狀，葉輪葉片的結構能適應流體的真實流態，可以控制葉輪內部全部質點的速度分布。使用三元流理論設計的高效節能水泵，運行效率和原有水泵運行效率相比有明顯提高。
三元流動葉輪設計
我們公司有專業的高新技術團隊，可以對高效水泵或者葉輪進行定制設計，根據“射流-尾跡三元流動理論”把葉輪內部的三元立體空間進行無限分割，分析葉輪流道內各個工作點，建立真實的葉輪內流體流動數字模型，進行網格劃分和流出計算，使用三元流動設計優化葉片的進出安放角、葉片數、扭曲葉片各截面形狀等，防止水在葉片之間形成回流使工作面的流動分離，使水在葉輪間流動更接近設計狀態，減少流動損失與無用功，綜合提高節能水泵整體效率。

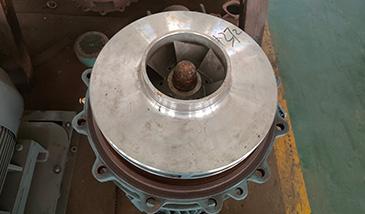

三元流葉輪制造工藝
我們公司對于中小型三元流葉輪使用金屬模，模具進行數控加工，葉輪使用不銹鋼精密鑄造。對于大型三元流葉輪，葉片毛坯使用鍛造或者鑄造，葉片與葉輪前后蓋板使用數控精密加工，加工完成后，整個葉輪使用拼焊工藝。使用這種工藝的優點是葉片型線完全達到設計要求，所有的葉輪經過動靜平衡和水力平衡處理，提高水力效率。
節能水泵三元流葉輪設計與制造由水泵廠家總結。
