單級雙吸離心泵也稱為“開放式泵”。在選擇泵的過程中，確定泵類型后的參數以及泵性能的優缺點是購買者需要確認并注意的問題。單級雙吸離心泵型號不同，參數和性能也不同，在選擇時我們?nèi)匀恍枰洷热?，并選擇合適的分體泵。
單級雙吸離心泵的原理大致相同。在工作過程中，進口液體同時進入葉輪的中心區域。 高速旋轉的葉輪在離心力的作用下將液體排出。葉輪的中心形成低壓區，入口液體處于大氣壓下。連續流向低壓區域，即進入葉輪中心后被甩出的循環過程。
葉輪安裝在泵殼中，并固定在泵軸上。泵軸通過聯軸器技術與電動機連接。電動機的運行驅動泵軸和葉輪旋轉。在泵殼的中間有一條吸液管連接到吸液管。 液體通過底閥和吸入管進入泵。
泵殼上的排液口與排液管相連。當雙吸泵速恒定時，其壓頭和流量與葉輪直徑有關。在啟動該泵之前，必須先向泵殼和吸入管中注滿水，然后再啟動電動機，以便泵軸帶動葉輪和水高速旋轉。水經過離心運動后被拋到葉輪的外邊緣。通道流入水泵的加壓水管道。

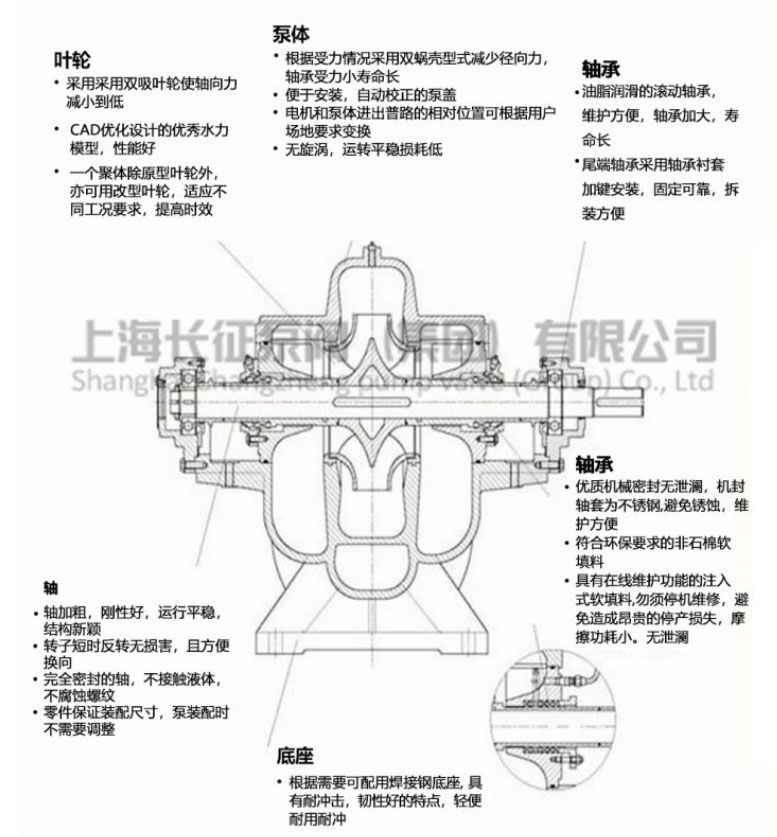

單級雙吸離心泵的基本結構由幾個部分組成：葉輪，泵體，泵蓋，擋水環，泵軸，軸承，密封環，填料函和軸向力平衡裝置。
單級雙吸離心泵的工作原理與普通離心泵相似，原理上沒有明顯區別。單級雙吸離心泵及其他廠家生產的該型泵不斷提高中開泵的流量，以滿足大流量工況下的要求。隨著設計者的不斷研究和改進，單級雙吸離心泵將在結構等部位不斷改進，以提高單級雙吸離心泵的性能。
以上是上海長征泵對單級雙吸離心泵的結構原理進行的總結。
