隔膜泵是一種常見的正壓輸送泵，廣泛應用于工業領域。它以其獨特的工作原理和結構而備受關注。本文將介紹隔膜泵的工作原理和結構，以幫助讀者更好地了解這種泵的特點和應用。
隔膜泵的工作原理和結構
隔膜泵的工作原理基于隔膜的往復運動。它包含兩個對稱的隔膜，分別位于泵的進出口之間。每個隔膜都由柔性材料制成，如橡膠或氟橡膠，具有良好的耐腐蝕性和密封性能。在泵的工作過程中，隔膜通過氣動或電動驅動裝置進行往復運動。

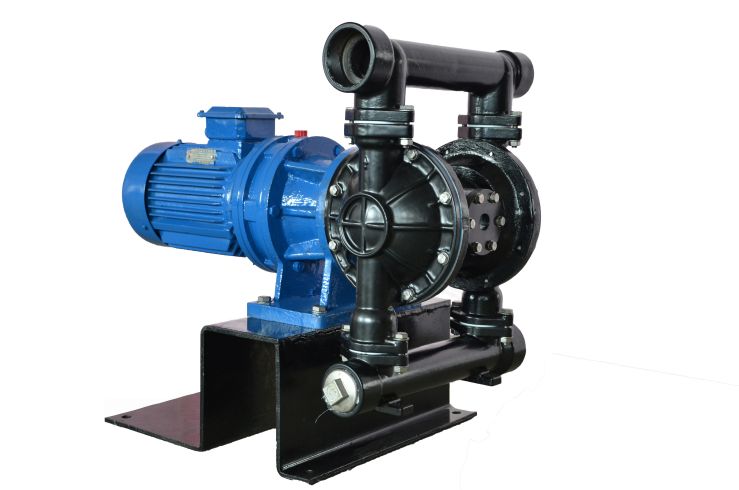

隔膜泵的結構主要包括泵體、隔膜、閥門和驅動裝置。泵體是泵的主要結構部分，通常由金屬材料制成，如鑄鐵、不銹鋼或塑料。泵體內部有兩個互相隔離的腔室，分別與進出口相連。
隔膜通過驅動裝置的作用進行往復運動。驅動裝置可以是氣動馬達、電動機或液壓系統，根據具體的應用需求選擇。驅動裝置通過壓縮空氣、電力或液壓力將動力傳遞給隔膜，使其往復運動。
隔膜泵還包括進出口閥門，用于控制流體的進出。進出口閥門通常為球閥或蝶閥，具有良好的密封性能和流量調節能力。閥門的開閉動作與隔膜的往復運動同步進行，確保流體正常進出泵體。
隔膜泵的工作原理是通過隔膜的往復運動實現正壓輸送。當隔膜向內運動時，泵體腔室擴大，產生負壓，吸入流體。當隔膜向外運動時，泵體腔室縮小，產生正壓，將流體排出。隔膜的往復運動使流體在泵體內部形成連續的循環，實現流體的輸送。
隔膜泵具有許多優點，如良好的自吸能力、干運轉能力、耐腐蝕性能和可調節的流量。它適用于輸送各種液體，包括腐蝕性介質、高粘度液體和含固體顆粒的液體。隔膜泵廣泛應用于化工、石油、制藥、食品加工等行業，滿足不同領域的流體輸送需求。
綜上所述，隔膜泵的工作原理基于隔膜的往復運動，通過驅動裝置驅動隔膜往復運動，實現流體的正壓輸送。其結構包括泵體、隔膜、閥門和驅動裝置，具有良好的耐腐蝕性能和可調節的流量。隔膜泵在各個行業中得到廣泛應用，為流體輸送提供了可靠的解決方案。
