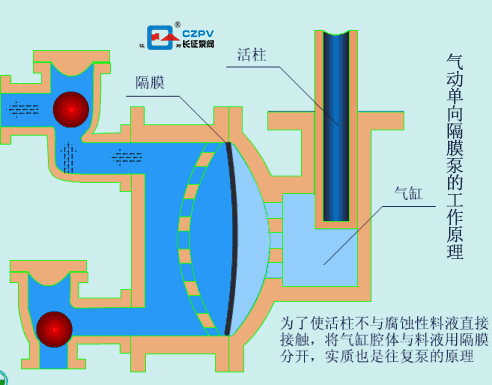

氣動單向隔膜泵由兩部分組成：工作腔和氣動腔，它們通過隔膜分開。壓縮空氣從進氣口進入到氣動腔。由于壓力的增加，使得隔膜向左移動，主彈簧被壓縮。單向閥門被打開，壓出工作腔中的介質，氣動閥芯向左移動以關閉進氣口，空氣通過閥瓣，氣壓室和氣動套從出氣口排出，壓縮氣動腔室的壓力，將隔膜復位并推向右邊，進氣口打開之后進入下一個動作周期。連續的運動引導要被吸入和排出的介質，來完成介質的輸送。
二、安裝使用氣動單向隔膜泵的注意事項：
1、氣動單向隔膜泵的隔膜是易損件。通常情況下，建議使用六個月以上時進行更換，以防止介質在隔膜損壞后進入氣動腔并阻塞空氣通道，從而使泵停止工作。更換膜片時，務必注意泵的強力彈簧突然彈出造成人員受傷。
2、氣動單向隔膜泵必須按照泵體上的箭頭所示垂直向上安裝。
3、.將泵體下部的套筒孔直接放在直徑為12的圓軸上（圓軸可以通過角板連接到機器板或墨料桶），然后用螺栓將其壓緊。
4、注意：如果安裝方法不正確，泵將無法進行工作。通常情況下，工作完成之后應及時排出泵中的殘留介質，并用水或相應的分解溶劑清洗泵的工作腔（可以在泵的工作狀態下進行））泵中兩個單向閥的鋼球與其他零件的粘連會阻止泵正常泵輸送液體。
5、必須在氣動單向隔膜泵的進氣口前面安裝空氣過濾調壓器，以防止氣源中的水和油渣殘留物進入泵的氣動室，從而造成氣道阻塞，導致泵不能正常運轉。（導致泵無法工作的主要原因）氣動單向隔膜泵的工作壓力應控制在0.2-0.5MPa，超過此范圍可能會導致泵停止工作。
