濃漿泵也被稱之我I-1B型螺桿泵，濃漿泵是螺桿泵的一種結構形式，濃漿泵是單螺桿泵的一種。濃漿泵屬于單螺桿式容積回轉泵，濃漿泵通過偏心單螺旋在雙螺旋襯套中的轉動，驅使?jié)鉂{液沿著螺旋槽由吸入口推移到排出口來實現螺桿泵的輸送功能。濃漿泵是一種單螺桿式輸送泵，I-1B型螺桿泵的主要部件是偏心螺旋體的螺桿與內表面呈雙線螺旋面的螺桿襯套。以下講解濃漿泵的工作原理。
濃漿泵的工作原理是在電機帶動泵軸轉動時，螺桿一方面會圍繞本身的軸線進行旋轉，另外一方面濃漿螺桿泵又沿著襯套內表面滾動，這時形成了濃漿泵的密封腔室。螺桿每轉一周后密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋方式會從一個密封腔向另外一個密封腔移動進而擠出泵體。

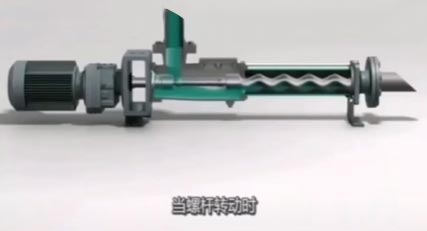

從濃漿泵的工作原理圖中可以看出，濃漿泵屬于單螺桿泵的一種結構形式，濃漿螺桿泵是由泵體、電機、聯軸器、螺桿軸、泵電機座、銷帽、橡膠套、空心軸、軸承、墊料壓子、三通、長筒、繞軸、進口等部件構成。在定子橡膠套上會有一般耐磨橡膠、食品用橡膠、耐油橡膠等來供用戶選擇。
總的來說濃漿泵的工作原理和單螺桿泵類似，可以通過轉子和定子的嚙合作用來實現介質泵送，這就需要客戶對自身所需泵送介質有所了解，在明確介質的顆粒大小、粘度、酸毒性等有了詳細參數后便于水泵選型。本公司生產的濃漿泵流量范圍在1.5m3/h～38m3/h，揚程范圍是30m～80m，口徑大小是25mm～150mm，適用于0℃～100℃的溫度下進行工作。
濃漿泵的工作原理由上海長征泵閥總結。
