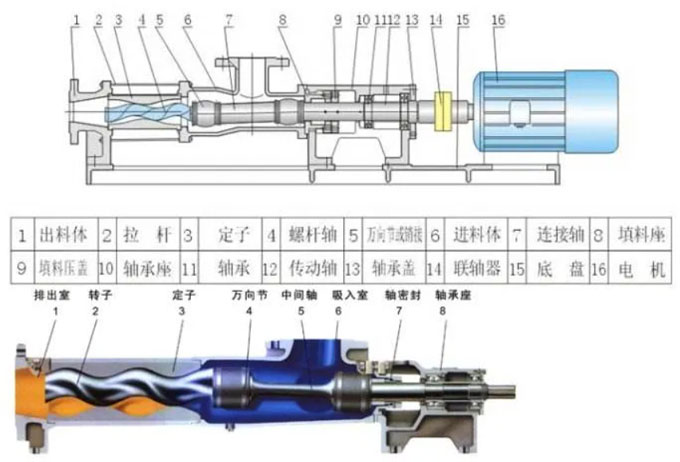

單螺桿泵的工作原理是借助定子與轉子相互嚙合在吸入腔與排出腔產生容積變化來泵送液體的。從單螺桿泵結構圖上可以看出G型單螺桿泵是由很多零部件構成的。G型螺桿泵的結構零部件分別是出料體、拉桿、定子、螺桿軸、萬向節、進料體、連接軸、填料座、填料壓蓋、軸承座、軸承、傳動軸、軸承蓋、聯軸器、底盤、電機等零部件構成。主要零部件是由排出室、轉子、定子、萬向節、中間軸、吸入室、軸密封、軸承座。
單螺桿泵原理

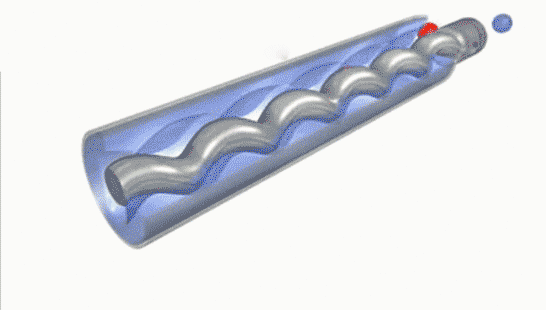

單螺桿泵的工作原理是在電機帶動泵軸轉動時，螺桿一方面會圍繞本身的軸線去旋轉，另外一方面它會沿著襯套內表面進行滾動，就會形成了螺桿泵的密封腔室。螺桿每轉動一周，密封腔里的液體會向前推進一個螺距，會隨著螺桿的連續轉動，液體螺旋形方式會從一個密封腔壓向到另外一個密封腔然后擠出泵體。
G系列單螺桿泵工作時，轉子會在泵套的螺旋孔內做直轉與公轉的行星運動。螺桿的外表面和泵套的螺旋孔內表面相貼合構成密封線，在螺桿與泵套的螺旋槽之間形成數個互不相通的工作腔，螺桿在定子螺旋孔內轉動時，工作腔會隨著螺桿的轉動進行自轉與公轉，螺旋運動會從泵的吸液端移到泵的排液端，容量會由小變大，再由大變小，完成整個輸液過程。
單螺桿泵的裝置可以包含電機、變速傳動裝置、螺桿泵三個部分，是由螺旋葉片、泵軸、軸承座、外殼構成的。螺桿泵被傾斜裝在上下水池之間，螺桿泵的下部葉片會浸入在水面以下。
在泵軸旋轉時螺旋葉片把水池中的水推入葉槽，水在螺旋的旋轉葉片的作用下，沿著螺旋軸一級一級的往上提升，一直到螺桿泵的出水口。螺桿泵只能改變流體的位能，其不同于葉片式水泵把機械能轉換為泵送液體的位能與動能。
單螺桿泵結構
G型單螺桿泵是一種內嚙合的密閉式螺桿泵，G型螺桿泵主要是由螺桿、襯套、萬向聯軸器、傳動軸、泵軸等零部件構成的，依靠螺桿和襯套之間的內嚙合相對運動，確保嚙合密封腔沿著軸向運動，進而完成整個輸送過程。
襯套內表面是雙頭內螺紋表面，它的橫截面是長圓形，兩端的半徑等于R的半圓，兩半圓圓心間的間距應該在規定值范圍內。
螺桿在襯套里連續轉動，螺桿和襯套之間不斷生成嚙合密封線，并且會不斷從吸入端向壓出端移動液體，進而完成單螺桿泵的吸入與排出過程。
單螺桿泵原理與結構由水泵廠家總結。
