水錘效應和水泵本身是沒有關系的，水錘效應是由于開關閥門太快導致，可以延長開關閥門的時間就能消除水錘效應。
水錘效應指的是循環水泵在啟動與停車時，水流會對管道產生沖擊，情況嚴重時會出現水擊。在水管內部的管內壁是很光滑的，水可以流動自如。打開的閥門突然關閉或者水泵突然停車，水流對閥門和管壁會產生壓力，主要是泵或者閥門會產生壓力。管壁是光滑的，水流在慣性的作用下水力會迅速達到較大值，并且會有破壞作用產生，這就是水力學中的水錘效應，也是指正水錘。反之關閉的閥門在忽然打開或者水泵啟動后也會有水錘產生，這里指負水錘，但是負水錘沒有正水錘大。
關于另一種水錘效應的解釋：異步電機在全壓啟動過程中，從靜止狀態加速到額定轉速，水的流量會從零猛然增加到額定流量。流體具有動量與一定程度的可壓縮性，在較短的時間內流量的變化會引起對管道的壓強忽高或者忽低的沖擊，會有空化現象產生。壓力沖擊使管壁受力有噪聲產生，會像錘子敲擊水管一樣，因此稱之為水錘效應。可以使用恒壓供水，可以利用時間的預設在延長啟動與停車過程，保證動態轉矩進行減少，可以從根本上消除水泵效應。

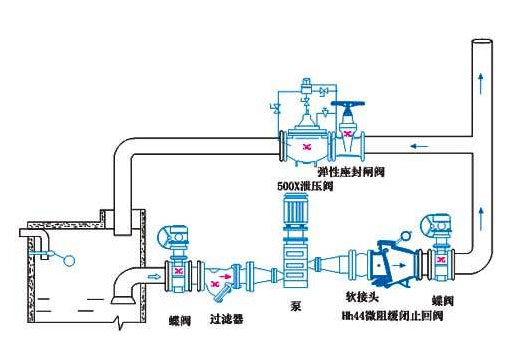

為了消除水錘效應通常會在管道中加裝水錘消除器。水錘消除器的主要結構是一個密閉的容器腔，容器罐的下面會有一活塞。出現水錘效應時水的沖擊波會作用在活塞上，驅使活塞向容器腔進行運動，活塞在一定壓力的氣體與不規則水擊雙重作用下會進行上下運動，會有一個動態的平衡形成，進而消除水錘效應帶來的破壞。
水錘效應造成的沖擊是非常猛烈的。假如是稍微薄脆一點的水管，很可能會由于水流的沖擊造成塌憋或者破裂，會對固定件與閥門造成損壞。假如沒有注意也會對水泵造成損壞。
雖然平時不會有水錘效應出現，但是不加以防范假如出現對水泵閥門都是有損害的。水錘效應的出現是由于開閥門或者關閥門太快造成的，平時使用水泵過程中開關水龍頭時盡量動作緩慢，開閥與關閥的時間盡量放慢可以減輕水錘的產生，可以避免水錘對水泵產生破壞。
①水錘效應是由于忽然截斷管道水流又突然增大水流，可以緩慢關閉閥門就能消除水錘效應。
②離心泵與混流泵的操作應該在閥門半閉百分之十五到百分之三十之間，而不是完全關閉時停泵。
③將管道內的空氣排除，需要保證管道內灌滿水后再啟動水泵，只要是長距離輸送管道的高起部位可以設置自動排氣閥。
④停泵水錘主要是由于出水管閘閥關閉太快導致，可以減慢關閉延長關閉時間。
如何消除水泵中的水錘效應由水泵廠家總結。
