近期有客戶會來咨詢化工泵的幾種密封形式有哪些？化工泵的密封形式有墊片密封、O型圈密封、螺紋密封、油封密封、迷宮密封、填料密封、機械密封、動力密封、干起密封、螺旋密封。

化工泵的幾種密封形式

1.墊片密封

化工泵一般用的的密封方法是墊片密封，墊片是化工離心泵的靜密封元件之一適用范圍較為廣泛。墊片的選擇主要是根據化工泵的泵送介質、壓力、溫度與腐蝕性等因素所決定的。

墊片密封的原理是流體介質從有限空間內部流動到外部，又或者是從外部進入有限空間內部這種情況是不希望發生的，液體介質流動通過內外空間的交接面發生泄露。導致泄露的原因是接觸面上有間隙，接觸面兩側的壓力差和濃度差是導致泄露的根本原因。受到密封面形式和加工精度的影響，密封面上的間隙很難避免，這會導致密封面不完全吻合進而發生泄露。想要減少泄漏就要保證接觸面較大限度的嵌合，也就是我們常說的減小泄露通道的截面積，泄露阻力增加。也可以對密封面施加壓緊載荷這會有壓緊應力產生，密封面的接觸程度提高，應力增加到可以引起表面產生明顯的塑性變化時，密封面的間隙可以填補泄露的通道可以被堵塞。使用墊片的目的是通過墊片的材料在壓緊載荷的作用下很容易產生塑性變形的特征，可以填平法蘭密封面的微小凹凸不平進而實現密封。

2.O型圈密封

水泵一般常用橡膠O型圈，因形狀比較簡單制造時很容易成本也不高，不管是O型圈的整體尺寸有多大，截面積尺寸都比較小重量很輕，消耗的材料也很少，使用方法比較簡單，安裝與拆卸較為方便，O型圈有很強的密封能力適用范圍更為廣泛。O型密封圈安裝在溝槽與被密封面之間，可以有一定的壓縮量，產生的反彈力給被密封的光滑面與溝槽底面有壓縮應力。進而起到密封的作用。

3.螺紋密封

化工泵的螺紋密封一般有兩種形式，一是螺紋聯接墊片密封，二是螺紋加填充密封，這兩種都可以用于小直徑螺紋連接的密封場合。螺紋連接墊片密封的密封件是墊片螺紋起到提供壓緊力的作用?；け贸Ｓ玫降氖墙z堵，它是另一種螺紋密封形式。考慮絲堵的制造成本，一般只采用螺紋的配合不可以起到密封作用，會使用生膠帶和密封膠等填充物填充螺紋的密封間隙。

4.油封密封

化工泵油封是一種自緊式唇狀密封結構，尺寸很小制造成本很低維護也很方便，可以避免介質泄露的同時也能避免外部塵土與其他有害物質的進入，可以對磨損有一定的補償能力，不具有耐高壓的能力一般會用在低壓場合的化工泵上。

5.迷宮密封

在設計比較合理，加工較為精良，裝配過程完好，轉速很高時，這些條件都滿足的情況下，迷宮密封的效果是很好的。實際使用中會對化工泵造成的泄露量較多一般不經常使用。耐腐蝕化工泵抽取的介質中含有腐蝕、爆炸、揮發等危險性的流體時，對泵體的密封性能有很高的要求。使用迷宮密封會加大化工泵泵送物料的危險程度?；け靡话悴唤ㄗh采用迷宮密封。

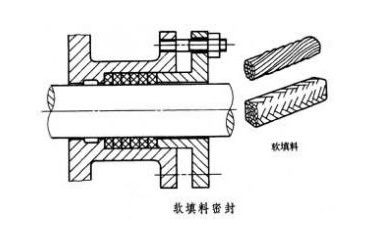

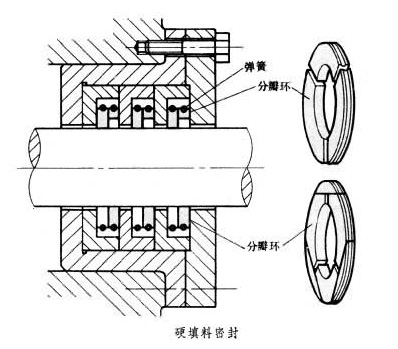

6.填料密封

化工泵填料密封是把富有壓縮性與回彈性的填料放入填料函內，借助壓蓋的軸向壓緊力轉化成徑向密封力，進而起到密封的作用。這種密封方法被稱之為填料密封，填料常被稱之為密封填料。填料密封構造形式較為簡單，在化工泵的設計使用中較為普遍。

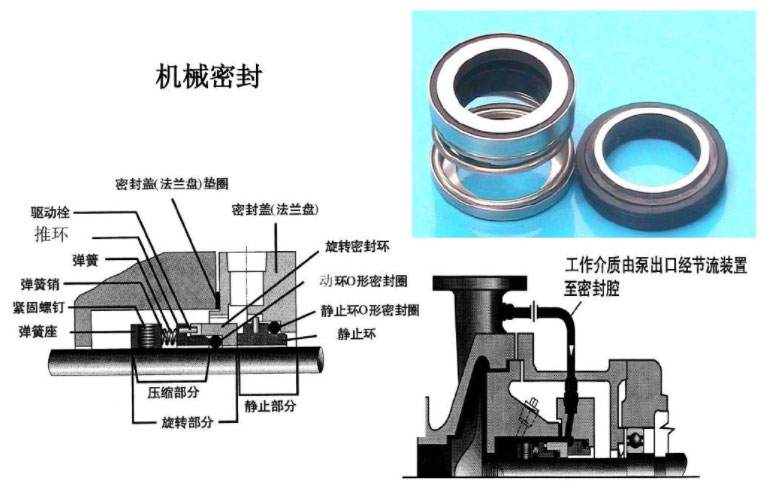

7.機械密封

機械密封是在化工行業使用的較為廣泛的密封形式，機械密封的優點有泄漏量少和壽命長的優點，機械密封是水泵主要的軸密封方式。機械密封又被稱為端面密封，使用耐腐蝕的機械密封材質可以很好的避免液體的泄露。任何形式的密封都要避免化工離心泵的空轉，假如空轉就會導致密封被燒毀。

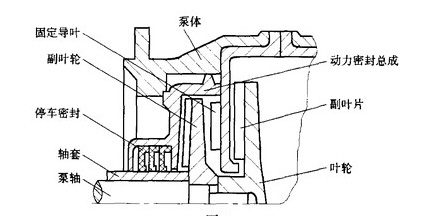

8.動力密封

動力密封包含螺旋密封、螺旋密封和除了他密封等等，螺旋密封比較有發展前景。全密封式水泵有隔膜式和屏蔽式兩種。

①離心動力密封：離心動力密封是借助離心力的作用，把液體介質沿著徑向甩出后來阻止液體流進泄露縫隙進而達到密封的目的。螺旋密封適用于液體介質不能適用于氣體介質。假如使用離心密封的場合要求氣密性，需要將離心密封和其他密封組合在一起進行密封。

②螺旋動力密封：離心動力密封的原理相當于螺桿容量泵，將軸上切出右螺旋，軸的旋轉方向是從左邊看為順時針方向。液體介質被推向右方跟著容量進行不斷的縮小，壓頭會逐漸提高，建立的密封用來和被密封流體的壓力相平衡進而阻止泄露的發生。

9.干起密封

干起密封也被稱為干運轉氣體密封，是把開槽密封的技術用在氣體密封的一種新型軸端密封形式，干起密封屬于非接觸密封。干起密封的工作原理是端面外側設有流體動壓槽的動環發生旋轉時，流體動壓槽將外徑側的高壓隔離氣體泵入密封端面之間，從外徑到槽徑處氣膜壓力逐步增加，從曹徑到內徑處氣膜壓力會逐步下降。由于端面膜壓增加使形成的開啟力高于作用在密封環上的閉合力，摩擦副之間形成很薄的氣膜進而使密封工作在非接觸的情況下。形成的氣膜完全阻塞了密封介質的泄露，徹底實現了密封介質的零泄漏與零溢出。

10.螺旋密封

螺旋密封是動力密封的一種形式，螺旋密封是在旋轉的軸上或者軸套上加工出螺旋槽，軸與套之間充有密封介質。密封之間不會發生摩擦可以使壽命更長，因結構空間的限制螺旋程度很短，密封能力會受到限制，水泵降速使用時密封效果也會有影響。

化工泵的幾種密封形式由水泵廠家總結。
