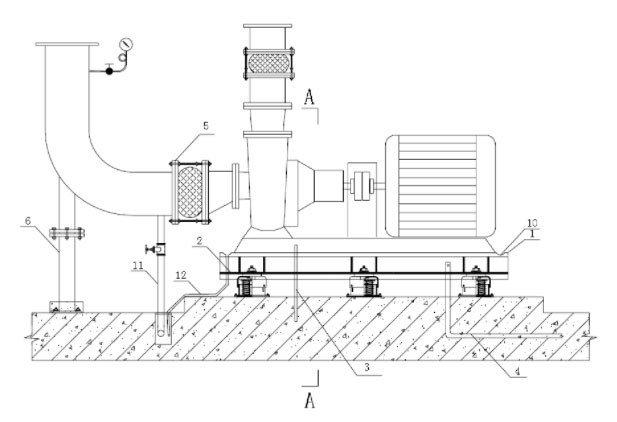

臥式離心泵管路連接方式有三種，分別是承插連接、法蘭連接以及焊接。
臥式離心泵的管路安裝時應該將管壁與管端清洗干凈，密封處不可以有任何的磨損否則會產生密封問題。法蘭與螺旋中心應該對中連接不要強行連接。管道線與泵體連接部分要用焊點進行連接之后不可以進行焊接和氣割，假如焊接需要使用必要的措施。避免焊渣進入泵內或者損壞臥式泵的零件。安裝完畢后需要進行查看，用手轉動泵軸沒有卡頓現象，可以說明安裝方法正確。管路的裝配需要正確，每臺離心泵上應該設置進水閥門與壓力閥，查看壓力閥可以得出水壓是否正常，進而檢測出具體的工作性能。管路的連接是管路安裝中重要的工序之一，臥式管道離心泵管路的連接方式不同，安裝方法也會有所差異。
承插連接
承插連接一般是在逆著溝槽的坡度下進行的，管路的承口需要朝前，管路的插口需要清潔干凈，才能滿足管路伸縮的需求，插入已經鋪設的承插鑄鐵管應該留出4mm～8mm的軸向間隙，間隙的空間要均勻。把油麻繩塞在間隙中，每圈油麻繩要壓實打緊互相搭接，打緊后的油麻繩填塞深度是承插深度的三分之一，外口采用膨脹水泥或者石棉水泥填塞，深度是接口深度的二分之一到三分之二，需要分層填塞打?qū)崱?o:p>
法蘭連接
法蘭連接的方法需要把臥式離心泵管路的法蘭盤之間的厚度設置為2mm～5mm的橡膠墊，浸沒過的石棉繩墊圈也行，通常墊圈上會有一個手柄，這樣便于安裝時對墊圈位置進行調整。加墊圈前需要在法蘭上涂抹一層白鉛油，不可以出現偏移的情況，在管路中心線與坡度符合設計要求后，管路穩定并把螺栓擰緊。
焊接
焊接可以分為氣焊和電焊兩種，管路壁厚低于4mm時，可以使用氣焊的方法，電焊適合壁厚大于或者等于4mm的臥式離心泵管路，焊接的層數可以分為：氣焊1遍；電焊1～3遍，主要根據管壁的厚度和焊縫的寬窄來決定。焊條的物料化學性質應該符合要求，焊接時的電流大小也要注意，進行多層焊接時前一遍可以用細焊條，后面幾遍可以用粗焊條，需要注意的是焊接前焊條應該烘干焊口需要清洗干凈。
臥式離心泵管路連接方式由離心泵廠家總結。推薦閱讀：管道離心泵連接方式和安裝方式示意圖
