屏蔽式管道離心泵安裝及調試

2021/10/27 15:39:34

屏蔽泵屬于無密封泵，是離心泵的一種結構形式。用戶在購買屏蔽式管道離心泵后需要進行正確的安裝以及調試后才能投入生產工作。

屏蔽式管道離心泵的安裝說明

（1）屏蔽泵安裝前應該檢查泵體的緊固件有沒有松動現象，泵體流道內有沒有異物堵塞，避免管道屏蔽泵運行時對泵體和葉輪造成損壞。

（2）屏蔽式管道離心泵安裝時管路重量不應該加在屏蔽泵上，應該有各自的支撐體，在水泵的進出口應該安裝軟接頭，防止屏蔽泵的連接法蘭出現變形，對使用壽命與運行性能造成影響。

（3）為了不使雜質流進泵內而堵塞流道造成性能影響，應該在屏蔽循環泵前安裝比吸入管截面積大三到四倍的過濾器裝置。

屏蔽式管道離心泵的安裝說明

（4）為了安裝使用方便與安全，可以在屏蔽泵的進出口管路各安裝一個調節閥門，并在屏蔽泵進出口附近各安裝一個壓力表裝置，確保管道屏蔽泵在額定范圍內運行，保證屏蔽式管道離心泵的正常運行與使用壽命。

（5）當屏蔽泵用于泵送熱水或者其他高溫液體時，為了確保不會因?yàn)槠帘伪贸惺芄苈返倪^熱而發生變形可以不用固定地腳螺栓，管路系統受到熱脹冷縮時，屏蔽泵會和管路一起移動。

（1）屏蔽泵操作前需要仔細閱讀屏蔽式管道離心泵使用說明書，熟悉后再由操作人員進行調試工作。

（2）查看屏蔽泵是否安裝齊全，吸入側槽罐液位是否足夠，壓力表和過濾器等裝置是否處于正常工作狀態，冷卻水路打開。

（1）屏蔽式管道離心泵吸入側閥門全部打開，出口側閥門微開后再關閉，屏蔽泵電機后側的排氣閥門打開后，等到?jīng)]有氣體冒出，再緩緩關閉排氣閥，排氣閥是不銹鋼制造的，不可以用力擰緊。

（2）點動電機一到兩秒。

（3）查看屏蔽泵出口壓力表，壓力可以根據屏蔽泵銘牌上的揚程進行確定。屏蔽泵的旋轉方向應該和泵體箭頭方向一致。

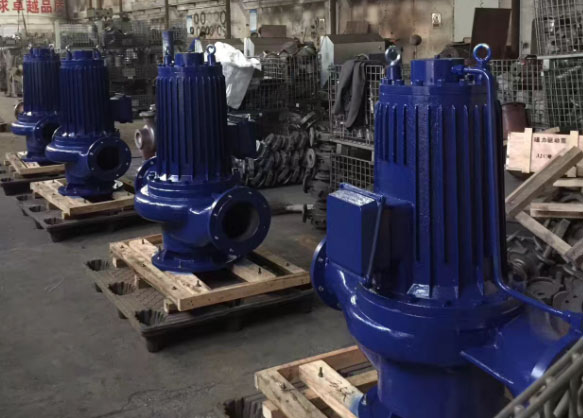

屏蔽式管道離心泵

（1）電源接通后啟動電源，出口閥門緩慢打開，這時需要注意查看壓力表的變化，一定要確保出口壓力表的壓力在規定值范圍內。循環水運行時管路中是空的，必須要注意不可以把出口閥門開大。

（2）檢查

①查看運轉的聲音與振動是否正常。

②電流值是否超過額定電流值。

③壓力表數值是否在規定值范圍內。

（1）將屏蔽泵輸出口管路閥門關閉。

（2）電源切斷，電機停止運行。

（3）進口閥門關閉。

屏蔽式管道離心泵的安裝及調試由離心泵廠家總結。推薦閱讀：水泵選型指南
