單級雙吸離心泵是離心泵的一種，單吸雙吸臥式離心泵型號有很多種，用戶可以根據不同的型號選擇出適合自己的單級雙吸泵，一般用戶會選擇200kw功率的雙吸泵。下面講解單級雙吸離心泵結構及其組成。
單級雙吸離心泵結構及其組成

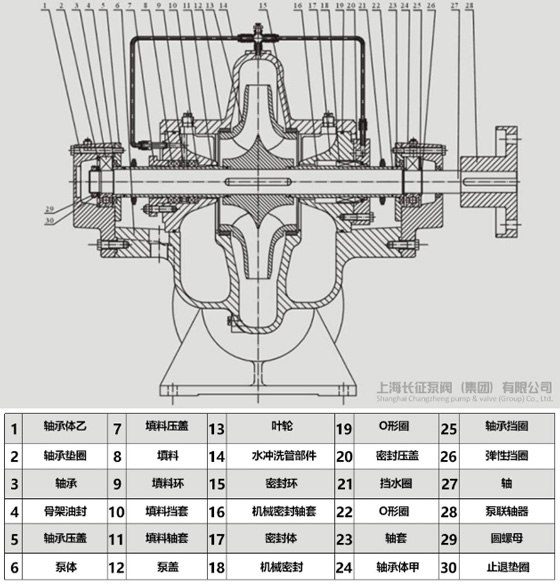

由上圖單吸雙吸離心泵結構組成圖可以看出，雙吸泵結構組成由很多配件組成，有1.軸承體乙、2.軸承墊圈、3.軸承、4.骨架油封、5.軸承壓蓋、6.泵體、7.填料壓蓋、8.填料、9.填料環10.填料擋套11.填料軸套12.泵蓋13.葉輪14.水沖洗管部件15.密封環16.機械密封軸套17.密封體18.機械密封19.O形圈20.密封壓蓋21.擋水圈22.O形圈23.軸套24.軸承體甲25.軸承擋圈26.彈性擋圈27.軸28.泵聯軸器29.圓螺母30.止推墊圈等眾多配件組成。雙吸中開泵葉輪結構對稱，無軸向力，運行比較平穩。蝸殼泵吸入口和吐出口都在軸心線下方，水平方向和軸線成垂直位置、檢修時，無需拆卸進水，維修十分方便。從聯軸器方向看去，雙吸泵是逆時針方向旋轉。也可以根據用戶需求改成順時針方向旋轉。
單級雙吸離心泵結構及其組成由離心泵廠家總結。推薦閱讀：單級雙吸離心泵的結構圖及原理
