系統簡介

隨著社會的不斷建設和發展，各行業對水資源的需求不斷增加。傳統的水泵監測管理需要用到人力物力，監測管理工作也十分的繁瑣復雜。水泵是水利工程上不可缺少的設備，而如今社會互聯網和物聯網發展迅速，正可以運用到水泵監測行業上去，從而可以實現節能和節省人力，實現資源的z大合理化利用。

物聯網節能水泵系統主要是利用互聯網將水泵組和整個供水系統中使用到的各種傳感器、控制器、變頻器以及各種功能模塊與PC端，電腦，手機等通訊設備進行網絡通訊，組成一個物聯網節能水泵系統，監測并存儲泵組的運行狀態，并遠程控制。

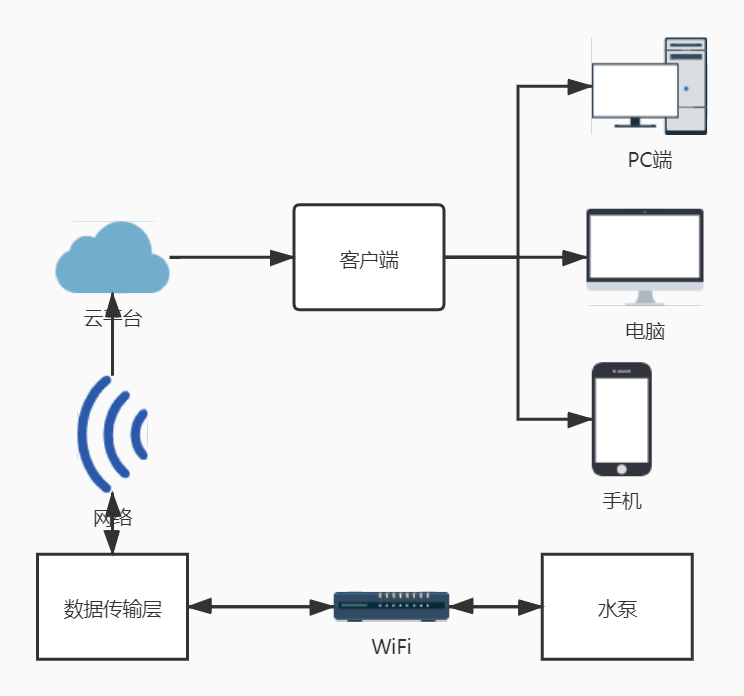

系統框圖

物聯網節能水泵系統主要由WIFI模塊、云平臺，應用系統三部分構成。通過WIFI模塊與水泵控制器通信的各種數據上傳到云平臺進行信息的存儲與分析，然后應用系統將信息發到客戶的通訊設備上，客戶在通信設備上通過遠程控制水泵組，實現水泵的智能化管理。

系統架構

數據傳輸層：路由器，交換機，防火墻，三層交換機；

數據采集層：WIFI模塊，溫濕度傳感器，火焰?zhèn)鞲衅鳎ㄏ辣玫龋?，電壓互感器，電流互感器，? 力傳感器；

報警系統：探測器，警笛式報警器，警示燈，繼電器、數據比較模塊；

水泵智能控制系統：數據處理模塊（整流器、波率器）、A\D轉換器、中央處理器、信號發生模塊（GSM模塊、中繼器）和只讀存儲器。

系統功能

1.水泵位置：確認水泵信息；

2.水泵運行狀態：水泵是否開啟；

3.水泵故障分析：運行過程中及時采集數據，數據異常將數據發送到客戶端，有問題的同時水泵本體上警示燈由綠色變?yōu)榧t色，報警器發出刺耳鳴笛聲；

4.水泵設備管理：通過客戶端實現對水泵的啟停，如果水泵出現異常問題長時間沒人處理，自動將水泵關閉；

5.數據存儲：采集端采集到的數據進行智能分析并存儲，即水泵工作時產生的溫度濕度，電壓電 流，水池的液位等。

背景技術

水泵主要是用來運輸液體或者讓液體增壓的機器，也可以用來運輸液體、氣體混合物。他可以將原動的機械能量或外部的能量傳輸?shù)揭后w，使液體的能量迅速增大。

物聯網節能水泵系統是基于物聯網的水泵運動保護系統，通過采集模塊對水泵運行過程的數據進行采集，即水泵工作時產生的溫度濕度、壓力、電壓電流等數據傳輸?shù)娇蛻?hù)端的后臺上，同時再由后臺發送給報警器，報警器通過數據比較模塊對數據進行分析，數據異常可手動關閉，也可以通過繼電器對水泵本體進行斷電處理，減少異常繼續工作的情況，從而達到節能目的，還能減少安全隱患。

注：不同的水泵作用與工作環境不一致，文章僅供參考。
