無堵塞紙漿泵結構形式
兩相流紙漿泵采用了兩相流理論的設計原理，對兩相流無堵塞紙漿泵進行水力設計，使高吸程無堵塞紙漿泵過流部件的水力性能能符合固液兩相流動的規律，進而減少了液體對過流部件的磨損，大大提高了紙漿泵的工作效率和使用壽命。
（1）自吸式無堵塞紙漿泵為后開門結構，維修時不必拆卸管路，只需把電機向后移動，拆卸和維修使用方便。
（2）無堵塞紙漿泵的進出口法蘭按照壓力進行設計。
（3）葉輪采用三葉片(或六葉片)，敞開式葉輪，不需要軸向推力補償，易于維修，堵塞機會低。
（4）氣蝕性能很好，壽命長。構造緊湊，實際使用壽命比普通紙漿泵提高兩到三倍。
（5）軸封主要有泵送環加單端面機封，填料密封、單端機封、串聯式機封、雙端面機封，泵送環與單端面機封組合密封、動態密封共六種型式，用戶可根據要求和實際使用工況選用適合的。
（6）葉輪采用精密鑄造工藝并且經過平衡校驗。
（7）材料有鑄鐵、鑄鋼、普通不銹鋼、雙相不銹鋼四種。

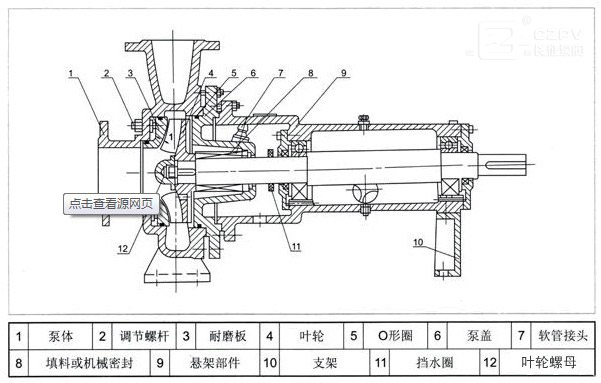

紙漿泵結構圖
