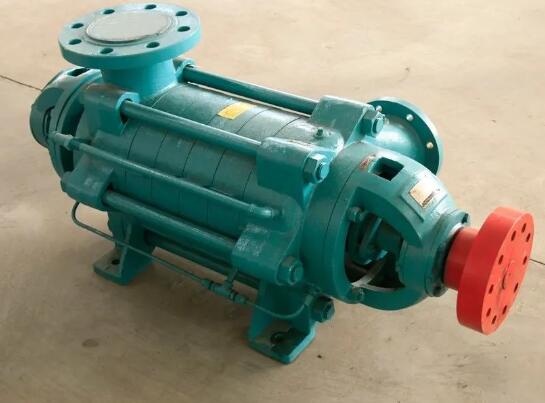

臥式多級離心泵是單吸多級分段結構，它的吸氣口是水平的，而其排氣口是垂直向上布置的。它主要由進水段，中段，導葉，葉輪，出水段和軸承體零件，密封件等組成。以下是臥式多級離心泵的具體安裝步驟：
1、將水泵的機組運到現場，附帶底座者已裝好電動機，找平底座時可不必卸下水泵和電機。
3、使用水平儀檢查底座的水平度。校平后，擰緊固定螺母，并用水泥漿填充底座，水泥干燥后，再次檢查水平度。
4、當設備的功率較高時，可以將泵，電機和底座分開包裝，以方便運輸。此時，用戶需要自行安裝和校準泵的單元。方法如下：
a、清潔基座支撐平面、水泵支腳和電機支腳平面上的污垢，然后將臥式多級離心泵和電機放在基座上。
b、調節泵軸的高度，并在調平后正確擰緊螺母，以防止其移動。
c、提起電動機，使泵聯軸器與電動機聯軸器匹配，然后將電動機放下至相應位置。
d、將兩個聯軸器之間的間隙調整到大約5mm，并檢查電動機軸和泵軸的軸線是否重合。方法是將平直尺放在聯軸器上，兩個聯軸器的外圓與平直尺齊平，請勿重疊，然后調整電動機或泵的相對位置，或用一張紙調整墊片。
e、為了檢查安裝的準確性，應使用塞尺在聯軸器圓周上的幾個不同位置上測量兩個聯軸器平面之間的間隙，耦合平面圓上的大間隙和小間隙之差不得超過0.3毫米；上下或左右之間的距離不得超過0.1毫米。
5、如果設備沒有底座，則需要直接安裝在底座上，該方法與步驟4相似，但需要更加注意校正。
