1.葉輪是離心水泵的核心部分。它具有高速度和大輸出。葉輪上的葉片起著重要作用。葉輪在組裝前必須通過靜平衡實驗。葉輪內外需要使表面光滑以減少水流的摩擦損失。
2.泵體也稱為泵殼，它是離心水泵的主體。起到支撐和固定的作用，并與支架連接以安裝軸承。
3.泵軸的功能是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，它是傳遞機械能的主要部件。
4.軸承是套在泵軸上以支撐泵軸的組件。旋轉軸承有兩種，滑動軸承。旋轉軸承使用牛脂作為潤滑劑適當添加油。
如果體積太大，則會產生熱量；如果體積太小，則會產生噪音和熱量！滑動軸承使用透明油作為潤滑劑，并將其填充到油位線中。 太多的油會沿著泵入。
軸承太少會過熱和燒毀，從而引起事故！在水泵運行期間，軸承溫度高達85度，通常在60度左右運行。如果太高，找出原因（是否有雜質和油是否為黑色，是否有水進入）并及時處理！
5.密封環也稱為泄漏減少環。葉輪入口與泵殼之間的間隙太大，不會導致泵高壓區域中的水通過該間隙流到低壓區域，從而影響離心泵的出水量并減少效率！
如果間隙太小，則葉輪和泵殼會因摩擦而磨損。為了增加返回阻力并減少內部泄漏，并延長葉輪和泵殼的使用壽命，將泵殼的內邊緣和葉輪的外部結合一起。
在該位置安裝了密封環，并且密封間隙保持在0.25-1.10 mm之間。
6.填料函主要由填料，水封環，填料凍，填料壓蓋和水封管組成。 填料函的作用主要是關閉泵殼與泵軸之間的間隙并防止泵內部的水不會流到外部?jī)x表，也不會讓外部空氣進入泵。

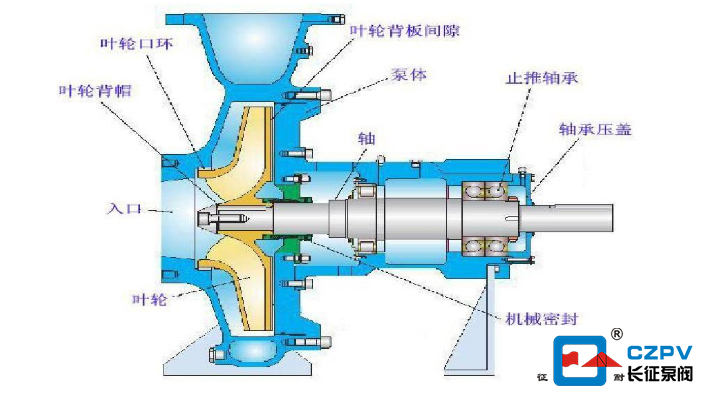

離心水泵的基本結構由六部分組成：葉輪，泵體，泵軸，軸承，密封圈，填料函。
