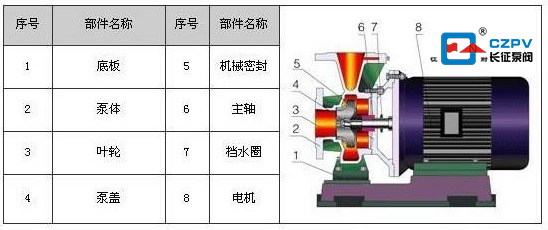

臥式管道離心泵的基本結構由六個部分組成：葉輪，泵體，泵軸，軸承，密封環和填料函。
葉輪
它是臥式管道離心泵的核心部分。 它具有高速度和大輸出。 葉輪上的葉片起著重要作用。 葉輪在組裝前必須通過靜平衡實驗。 葉輪的內表面和外表面要求光滑，以減少水流的摩擦損失。
泵體
也稱為泵殼，它是泵的主體。 起到支撐和固定的作用，并與支架連接以安裝軸承。
泵軸
泵軸的作用是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。
軸承座
它是套在泵軸上以支撐泵軸的組件。滾動軸承和滑動軸承有兩種。滾動軸承使用黃油作為潤滑劑，油脂應適當，通常為容積的2/3至3/4：過多會產生熱量，太少會產生噪音和熱量！滑動軸承使用透明油作為潤滑劑，在油位線中添加油。太多的油會沿著泵的軸滲出并向低位漂移，太少的軸承會過熱并燒毀，從而引起事故！ 在泵的運行過程中，軸承的溫度高達85度，通常在60度左右運行。如果溫度高，找出原因（是否有雜質，油是否為黑色，是否有水進入）并及時處理！
密封環
也稱為泄漏減少環。 葉輪入口與泵殼之間的間隙太大，導致該泵的高壓區域中的水通過該間隙流到低壓區域，從而影響它的出水量并降低效率！如果間隙太小，葉輪和泵殼之間的摩擦?xí)鹉p。為了增加返回阻力，減少內部泄漏并延遲葉輪和泵殼的使用壽命，在泵殼內邊緣和葉輪外輔助裝置的連接處安裝了密封圈，并且 密封間隙應保持在0.25和1.10 mm之間。
填料函
它主要由填料，水封環，填料管，填料壓蓋和水封管組成。填料函的作用主要是縮小泵殼與泵軸之間的間隙，以使臥式管道離心泵中的水不會流到外部，并且外部空氣也不會進入當中。 始終保持臥式管道離心泵中的真空！ 當泵軸和填料摩擦產生熱量時，水封將水通過管道輸送到水封環中以冷卻填料！保持該泵正常運行。
以上是上海長征水泵的總結。
