一、水泵用能單位
萊蕪市某公司風機水泵節能變頻改造項目
二、案例內容
1.技術原理和適用領域

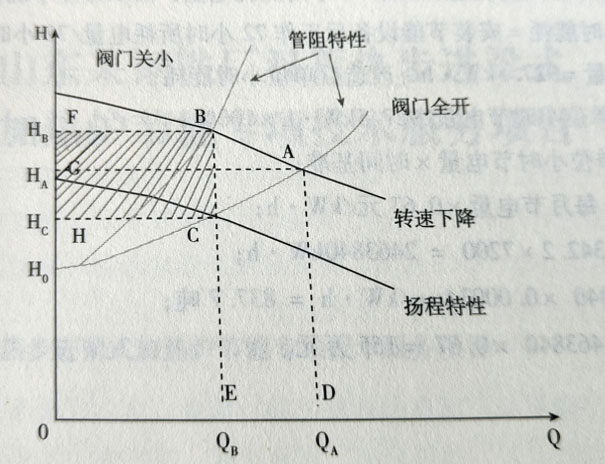

風機水泵節能原理通常為風機水泵使用的閥門調節法，主要是通過調節管道出口的開度來進行流量調節，實際是利用改變管道的阻力來改變流量。閥門調節時管阻特性會隨著閥門的開度的變化而變化，電機會恒速運行揚程特性會不改變。如下圖所示，使用轉速調節法比使用閥門調節法節約的功率?P和HCBF區域的面積成正比。
由此可見流量Q與電機的轉速n是成正比關系，需要軸功率P和轉速的立方成正比關系。從上述推理得出，使用轉速調節法的節能效果很明顯。隨著變頻調速的不斷進步，風機水泵使用變頻器來控制轉速。這項技術主要用在風機水泵系統中的電機節能。
2.節能改造具體內容
對用能單位的風機水泵使用高壓變頻進行調速節能，風機以前使用風閥進行風量調節，日常風閥開度為百分之四十五到百分之七十五之間，節能水泵公司使用高壓變頻對風機進行調速控制，改造后變頻器根據工藝需求驅動風機按照不同的頻率運行，風閥始終保持在全開位置。
3.項目實時情況
項目于2021年11月簽訂合同，11月5日開式施工，11月26日調試、測試、驗收完畢。目前運行情況良好，節能率在18%～47%之間。
三、項目年節能量和節能效益
1.改造前后能耗對比
|
設備名稱 |
工況 |
工頻平均每小時耗電量（kW?h） |
變頻平均每小時耗電量（kW?h） |
節能量（kW?h） |
節電率 |
|
冷卻風機 |
頻率45Hz，閥門75% |
1460.4 |
1152 |
272.4 |
18.65 |
|
頻率40Hz，閥門65% |
1208.6 |
915 |
293.6 |
24.29 |
|
|
頻率35Hz，閥門50% |
964.5 |
504 |
460.5 |
47.74 |
|
|
平均 |
1211.2 |
857 |
342.2 |
28.25 |
2.節能率計算
以電能表測量風機水泵改造后工作72小時所耗電量，由雙方簽字確認。
改造后單位小時能耗=安裝節能設備后工作72小時所耗電量/2小時；
單位小時節電量=927.5kW·h-改造后單位小時能耗；
實際節電率=單位小時節電量/927.5kW·hx100%；每月節電量=單位小時節電量×時間基準;
每月節能收益=每月節電量×0.67元/kW·h；
項目年節能量:342.2×7200 = 2463840kW·h；
折合標煤:2463840 x0.00034tce/kW·h = 837.7噸；
年節能效益為:2463840 x0.67 =165萬元。
萊蕪市某公司風機水泵節能變頻改造項目由水泵廠家總結。
